대기오염 정화시스템(EAP)

기술 개요

특징

녹스코리아 는 갈수록 심각해지는 대기오염 문제를 해결하고자 EAP(Earth Air Parification)라는 “흙을 이용한 친환경적인 대기오염물질 정화시스템”을 개발, 시공

EAP는 특수혼합 토양 내에 서식하는 토양미생물과 토양의 물리적 작용과 오존 전처리를 이용한 화학적 작용에 의해 대기오염물질을 정화시키는 시스템

또한, EAP는 특수혼합 토양 상부에 정화기능이 있는 식물 등을 식재함으로써 친환경 녹지공간을 조성할 수 있고 동시에 도심지 열섬현상과 미세먼지의 저감에 탁월한 효과를 발휘하는 시스템

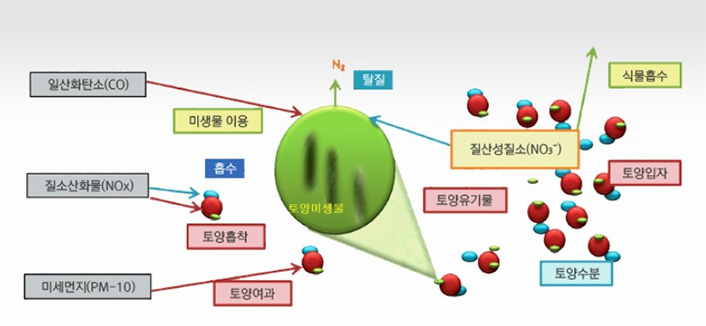

정화원리

  • 물리화학적 정화
    (토양내 흡수/ 흡착)
  • 생물학적 정화
    (토양미생물의질산화/탈질화)
  • 식물에 의한 정화
    (토양상부 정화식물 식재)

EAP 특수혼합토양

처리효율

EAP 평균처리효율(0.04m/s)

개요도 및 적용분야

구조

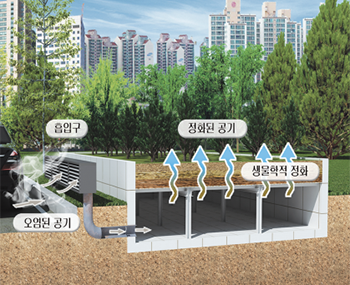

단층구조

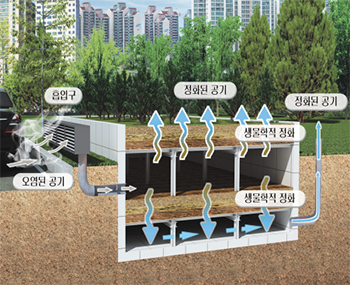

복층구조

적용분야

EAP는 심각한 대기오염 지역이나 미세먼지 발생지역이나 예상지역 등 다양하게 적용 가능
- 도시 지하차도, 지하철 역사, 아파트 주차장, 지하상가, 고층빌딩 등

혼잡도로

터널

지하상가

지하차도

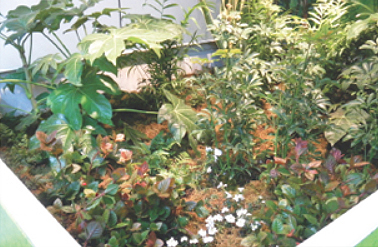

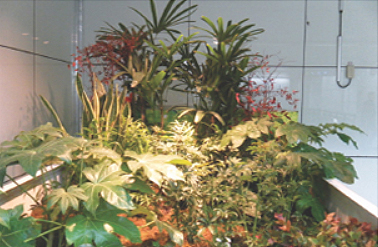

아파트 및 실내공간

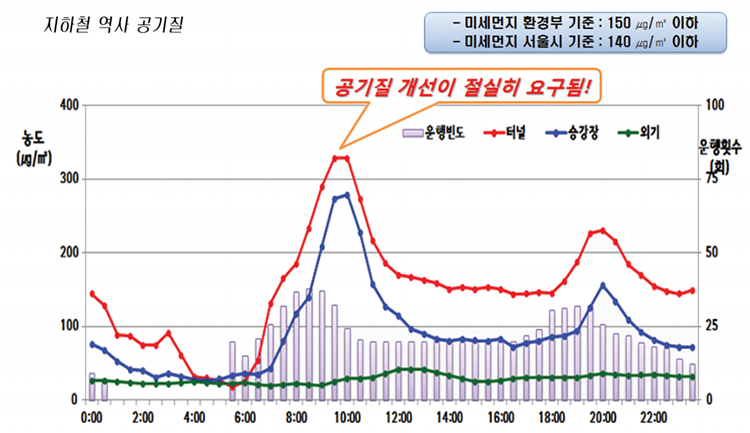

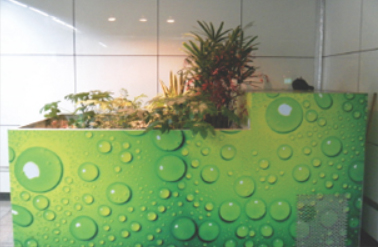

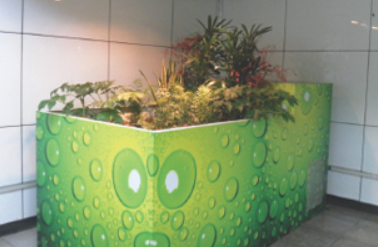

지하역사

시공 및 설계실적

국외

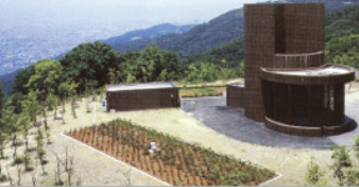

시설명 한나터널
처리대상 도로변 배기가스
토양면적 400 m2 (0.02m/s)
처리풍량 28,800 m2/hr
설치장소 오사카 이꼬마산 정상
(오사카 후 히가시오사카시)

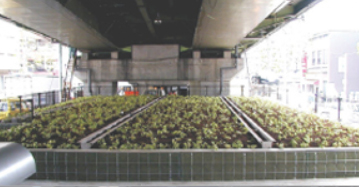

시설명 지다횡단도로
처리대상 지하도로 배기가스
토양면적 100 m2 (0.04m/s, Double Layer)
처리풍량 14,400 m3/hr
설치장소 (혼슈 아이치현)
애지현 상황시

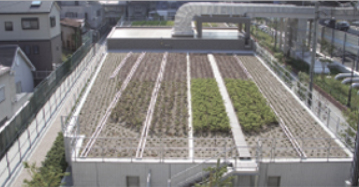

시설명 나카 메구로
처리대상 지하 주차장 배기가스
토양 면적 80 m2
(0.04m/s, Double Layer)
처리 풍량 8,000 m3/hr
설치장소 나카 메구로 게이트타운

국내

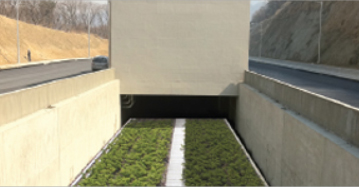

시설명 평내터널
처리대상 터널내 배기가스 및 입자상 물질
공사 준공일 2011년 7월
토양면적 375 m2 (0.04m/s, 단층),2개소
처리풍량 54,000 m3/hr X 2개소
설치장소 수석~호평 도로간
시설명 인천터널
처리대상 터널내 배기가스 및 입자상 물질
공사 준공일 2017년 5월
토양면적 1,375 m2 (0.04m/s, 복층)
처리풍량 198,000 m3/hr
설치장소 인천-김포 도로간
상기 외 공사 및 설계실적 다수 보유

비교

분류

토양대기정화시설 EAP
모식도 (사진)
처리형식
  • NO를 산화시켜 이를 미생물의 산화원으로 처리하는 기술로 NOx를 포함한 가스상 물질 처리가 매우 우수
건설비용
  • 100%
소요부지
유지비용
  • 100%(공공요금포함)
특징
  • 질소산화물(NO,NO₂등), 비산먼지(SPM),일산화탄소(CO), 휘발성유기물질(VOC)등 모든 입자상 가스상 물질 85%이상 제거
장점
  • 정형화되지 않은 용지에도 다양한 형태로 적용
  • 녹지화가 가능
  • 설치비 및 운영비 저렴
  • 국내 시공 실적 있음
단점
  • 동절기 처리효율이 다소 낮아짐
유지관리
  • 시운전기간 후에, 월 1회 측정 장치관리만으로 무인운전 가능
흡수흡착시설
모식도(사진)
처리방식
  • 고전압 전기영동 방법을 이용하여 흡수액을 이용한 흡수를 하며 촉매를 이용한 산화를 촉진 시키는 기술
건설비용
  • 200%
소요부지
유지비용
  • 200%(공공요금포함)
특징
  • 질소산화물(NO₂), 비산먼지(SPM), 휘발성유기물질(VOC) 등 모든 입자상 가스상 물질 제거가 가능하나 NO제거가 약함
장점
  • 터널내 설치가 용이
단점
  • 흡수흡착제 정소필요
  • 폐수처리공장 필요
  • 흡수역 KOH의 보충 필요
  • 설치비 및 운영비 고가
  • 국내 실적 없음
유지관리
  • 주기적으로 약품을 투입하고 집진기의 셀 청소가 필요
전기집진기 + 촉매장치
모식도(사진)
처리방식
  • 고전압 전기영동을 이용 미세먼지를 고전앞판에 흡착시키고 촉매를 사용하여 가스상 물질을 제거하는 기술
건설비용
  • 150%
소요부지
유지비용
  • 150%(공공요금포함)
특징
  • 질소산화물(NO₂), 비산먼지(SPM) 휘발성유기물질(VOC )등 모든 입자상 가스상 물질 제거가 가능하나 NO 제거가 약함
장점
  • 터널내 설치가 용이
단점
  • 필터청소 필요
  • 설치비 및 운영비 고가
  • 국내 실적 없음
  • 필터 및 촉매 교체시 운영 불가
유지관리
  • 주기적 관리 필요하며 셀단위 교체가 가능
