기술 개요

HES(High Efficiency System)의 특징

  • 오탁수 및 지하굴착수 처리에 최적화된 설비
  • 유입수 농도에 따른 자동약품투입으로 안정적인 수처리 가능
  • 자동화 운전으로 유지관리의 상주인력 배치가 필요없어 유지관리비 저렴

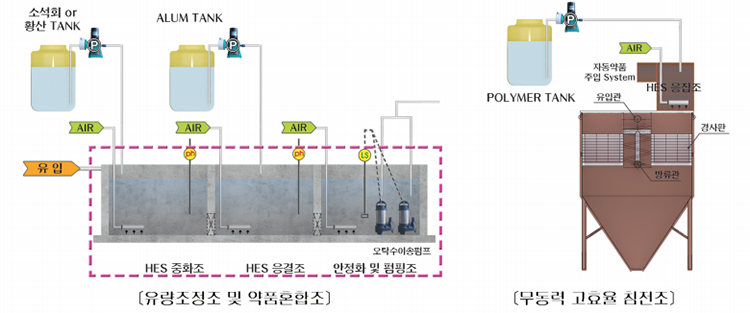

  • 침전조내 경사판의 설치로 표면부하율을 크게하여 침전효율을 극대화한 무동력 고효율 침전조 구현
  • 농축조 및 탈수기를 설치하여 고액분리 및 슬러지 탈수 가능하며 현장에서 신속처리
  • 시설이 Compact화 되어있어 작은 공간으로 설치가능
  • 자동탈수장치를 사용할 경우 탈수시간이 짧고 관리인이 불필요
  • 분산바스켓 압력식여과기 설치로 2차 수처리가 가능하며, 방류수의 안정적인 수질기준(SS :10ppm 이하) 유지 및 유해중금속을 제거(여제교체가 불필요)

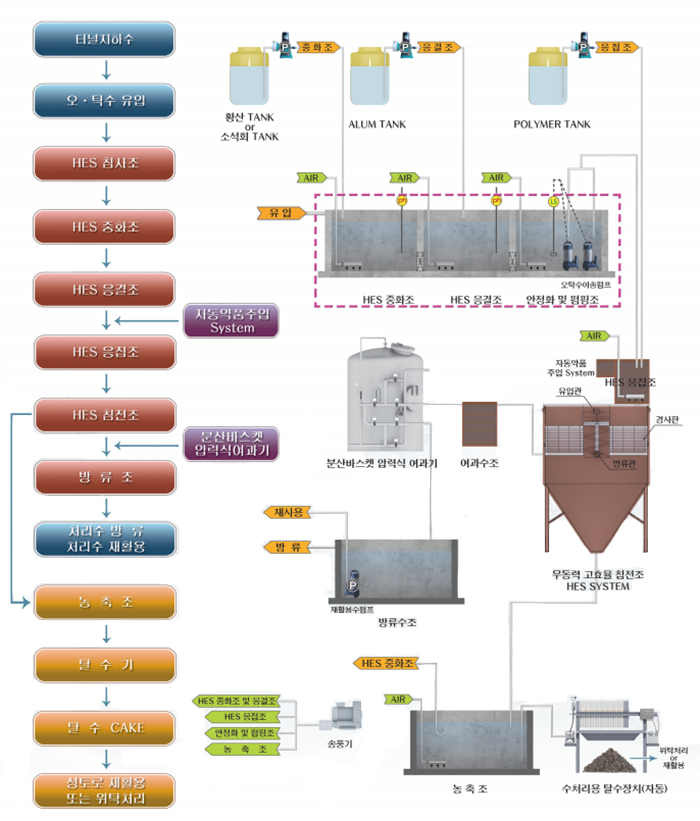

수처리 표준공정도

처리 효율

수질오염지표 농도 (mg/L) 처리효율 (%)
유입수 방류수
(일반형)		 방류수
(약품 자동주입)		 방류수
(여과형)		 방류수
(약품 자동 + 여과기)		 일반형 약품 자동주입 여과형 약품 자동 + 여과기
SS 1,000 40이하 20이하 10이하 5이하 96 98 99 99.7
pH 12~13 5.8 ~ 8.6 -
COD 20 18 15 13 10 10 25 35 50
T-N 1 0.8 0.7 0.6 0.6 20 30 40 40
T-P 1 0.6 0.5 0.4 0.2 40 50 70 80
n-H 1 0.8 0.6 0.4 0.3 20 40 70 80
수질 오염 지표 농도 (mg/L)
유입수 방류수
(일반형)		 방류수
(약품 자동주입)		 방류수
(여과형)		 방류수
(약품 자동+여과기)
SS 1,000 40 이하 20 이하 10 이하 5 이하
pH 12~13 5.8 ~ 8.6
COD 20 18 15 13 10
T-N 1 0.8 0.7 0.6 0.6
T-P 1 0.6 0.5 0.4 0.2
n-H 1 0.8 0.6 0.4 0.3
수질 오염 지표 처리효율 (%)
일반형 약품 자동주입 여과형 약품 자동 + 여과기
SS 96 98 99 99.7
pH -
COD 10 25 35 50
T-N 20 30 40 40
T-P 40 50 70 80
n-H 20 40 70 80

공사실적

계약년월 공사명 처리 용량(톤) 발주처
2017년 4월 진접-내촌 도로건설공사 650 수자원기술(주)
2017년 4월 중앙선 도담-영천 복선전철건설공사 11-3 공구 5,000 포스코건설
2017년 4월 중앙선 도담-영천 복선전철건설공사 10 공구 1,200 금호건설
2017년 4월 세종시 엠브리지 신축공사 5,200 휴가건설
2017년 3월 고응-봉래 도로건설공사 600 남진건설(주)
2016년 11월 울릉도 일주도로 건설공사 2,300 대림 산업
2016년 11월 동해선 포항~삼철 철도건설공사 15공구 700 구산 토건
2016년 4월 부산신항 제2배후도로 민간투자사업 1,600 롯데 건설
2016년 3월 김포도시철도건설공사 2공구 700 광혁 건설
2016년 1월 이천~충주 철도건설공사 3공구 1,100 삼보 이엔씨
2015년 중앙선 도담~영천 복선전철 2공구 외 36개소 3,000 에스케이 건설(주)
2014년 원주~강릉 고속도로 5공구 외 45개소 2,000 두산 건설 / 특수 건설
2013년 제 2외곽순환(인천~김포)고속도로 2공구 외 38개소 2,600 포스코 건설 / 해창 개발
2012년 보령~태안 해저터널 1공구 외 35개소 7,300 현대 건설 / 우원 개발
상기 실적 외 총 300여건 이상의 실적을 보유

호남고속철도 공사시 HES System

지하철 전력구 공사시 HES System

비교검토서

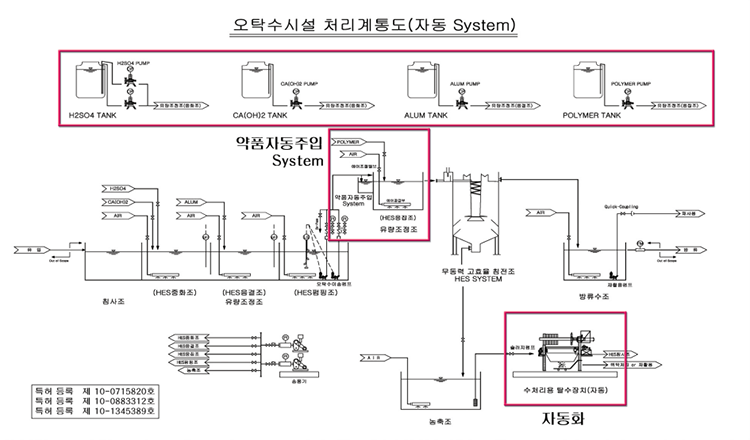

처리계통도

처리계통도 (공정도)
NOX KOREA (HES)

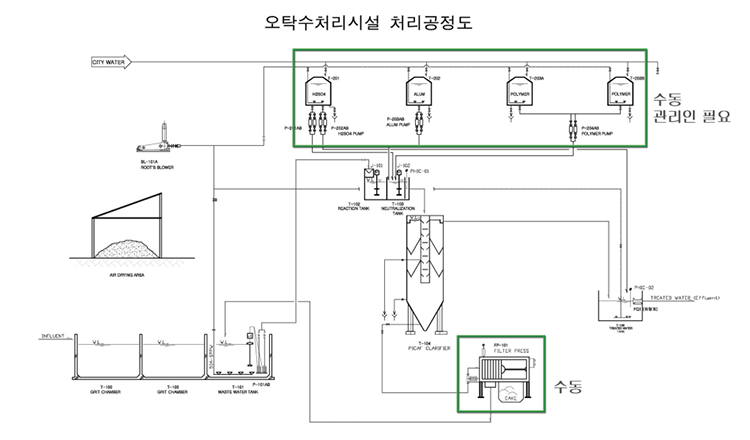

타 사

시설의 특징

구분 HES - 녹스코리아 (자동화) 타사 (수동)
침사지
  • 침사지가 필요없음
  • 침사지가 필요함
  • 침사지준설이 주기적으로 필요 (준설장치필요)
  • 준설슬러지 건조시설이 필요 (재활용 70%이하, 일반폐기물 85%이하) 하며 건조시설 비용이 추가로 소요되며 건조시설 설치에 따른 추가 설치면적 필요
운전 자동화
  • 유입수 측정장치(SS, pH)가 있어 유입수 농도 변화에 따라 약품(폴리머) 투입량을 자동제어(인버터)하여 배출수가 안정적으로 처리되며, 상주관리인이 필요없음
  • 거의 모든 장치가 자동화되어 있어 월 2~4회 관리하므로 유지관리비가 저렴하며, 수처리가 매우 안정되게 처리됨
  • 유입수 측정장치는 pH만 있어 유입수(SS) 농도변화에 따른 약품(폴리머) 투입량이 조절되지 않아 배출수가 불안정하게 처리되며, 24시간 관리인이 필요함
  • 대부분 장치가 수동화되어 있어 24시간 상근 유지관리인이 있어야 되므로 유지관리비가 비싸며, 수처리가 불안정
침전조
  • 슬러지를 응집조로 반송하여 응집시간이 짧고 침전속도가 빠르며 침전조에 경사판을 사용하여 표면부하력을 키워 침전조가 작음
  • 침전시간이 60~90분 소요되어 대형 침전조가 필요
농축조
  • 농축조에 고액분리장치가 있고 수처리용 자동탈수장치를 사용하여 슬러지 탈수량이 크고 소용량 탈수장치로 탈수가 가능하고 관리인이 필요없음
  • 농축조에 고액분리장치가 없고 수동탈수 장치를 사용하여 큰용량의 탈수장치가 필요하고 관리인이 있어야 작동 가능함
약품 TANK
  • 약품자동공급저장 장치를 사용하여 약품저장 TANK가 작고 오랫동안 사용 가능하여 관리인이 월 2회 관리하도록 함
  • 약품자동공급저장 장치가 없어 약품저장 TANK가 크고 매일 또는 주 2회 이상 약품을 공급하여야 하므로 관리인이 필요함
시설비
  • 11,000만원 (자동탈수기 포함)
  • 12,000 ~ 13,000만원 (수동탈수기 및 건조시설 포함)
유지 관리비
  • 350만원/월 X 12개월 = 4,200만원/년
  • 인건비 150만원/월 (2~4회/월 방문)
  • 약품비 200만원/월
  • 800만원/월 X 12개월 = 9,600만원/년
  • 인건비 450만원/월 (상근)
  • 약품비 200만원/월
  • 슬러지 건조비 150만원/월
시설 면적
  • 80㎡
  • 150 ~ 200㎡

지적재산권 현황

특허 제10-0715820호 유량조정조
특허 제10-0883314호 무동력 고효율 침전조
특허 제10-1483683호 고속 응집침전을 이용한 수처리 장치
특허 제10-1483681호 분산 바스켓 압력식 여과기
특허 제10-1280582호 약품 혼합조와 침전조 일체형 초고속침전 수처리 장치 및 이를 이용한 수처리 방법
특허 제10-1345839호 수처리 탈수장치
등록 제41-0166607호 HES 상표등록
특허 제10-1244388호 무동력 상수 및 하폐수 처리장치
특허 제10-1262194호 합류식 하수 관거 월류수 처리 장치
특허 제10-1280583호 이동형 수질 정화 및 터널 세척 장치
특허 제10-1300070호 비점오염 저감시설
등록 제40-0820689호 STOPU 상표등록
등록 제40-0820688호 WAPS 상표등록
